Технический лист № 3.5
Редакция 050225

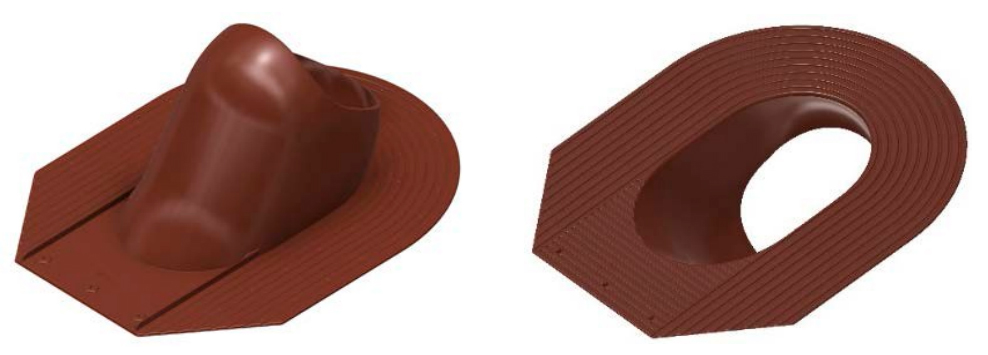

Döcke Проходной элемент ROOT
1. Назначение и общая информация об изделии.
Döcke проходной элемент ROOT (далее – «изделие») предназначен для организации монтажа вентиляционных выходов Döcke на скатные крыши, у которых в качестве кровельного покрытия используется гибкая битумная черепица.
Устанавливается в процессе монтажа гибкой битумной черепицы. Для установки на смонтированную гибкую битумную черепицу изделие не предназначено.
В комплект входят: изделие, шаблон с инструкцией по монтажу и комплект саморезов под цвет изделия.
2. Геометрические параметры.
| № п/п | Наименование показателя, ед. измерени | Нормативное значение |
|---|---|---|
| 1 | Длина, мм | 505 |
| 2 | Ширина, мм | 373 |
| 3 | Высота, мм | 186 |
| 4 | Минимальный угол применения, град | 11* |
| 5 |
Максимальный угол применения, град: - для трубы 110 мм - для трубы 125 мм - для трубы 160 мм |
56** 55** 51** |
|
* - при необходимости развернуть вент выход на 180°
и подрезать ворот проходного элемента ** - при необходимости подрезать ворот выхода вентиляции/канализации и проходного элемента |
||
3. Физико-механические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Температурный диапазон эксплуатации, ˚С | От -40 до +80 |
| 2 | Сохранение свойства ударопрочности при t минус 20˚C | да |
| 3 | Стойкость к ультрафиолетовому излучению | да |
| 4 | Сырьё | полипропилен |
4. Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Вес 1 шт, кг | 0,58 |
| 2 | Количество в упаковке, шт | 9 |
| 4 | Габариты упаковки (ДхШхВ), мм | 997x497x414 |
5. Характеристики крепежа в комплекте.
| № п/п | Наименование, характеристика | Кол-во, шт |
|---|---|---|
| 1 | Саморез кровельный окрашенный с прессшайбой 4,8х35 мм с шестигранной головкой под ключ 8 мм (фиксация основания) | 3 |
6. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной влажности воздуха 50-60 %.
- При длительном хранении (свыше 10 дней) необходимо использовать поддоны или стеллажи, при этом высота складирования не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1 м).
